二十輥可逆式冷軋機(jī)組的優(yōu)勢(shì)及存在的問題
二十輥可逆式冷軋機(jī)組擁有工作輥直徑小、軋機(jī)機(jī)架剛性大等優(yōu)勢(shì)，在不銹鋼、硅鋼、合金鋼、合金材料等冷軋領(lǐng)域，得到了廣泛的應(yīng)用。特別是隨著我國(guó)國(guó)產(chǎn)冶金設(shè)備科技的迅速發(fā)展，二十輥可逆式冷軋機(jī)組已悄然進(jìn)入不銹鋼鋼生產(chǎn)領(lǐng)域，用于高精度生產(chǎn)極簿鋼帶。關(guān)于二十輥可逆式冷軋機(jī)組的優(yōu)勢(shì)及生產(chǎn)中出現(xiàn)的問題，結(jié)合生產(chǎn)現(xiàn)狀總結(jié)分析如下：

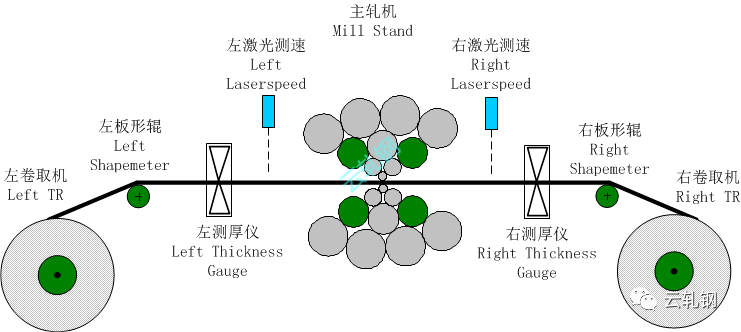

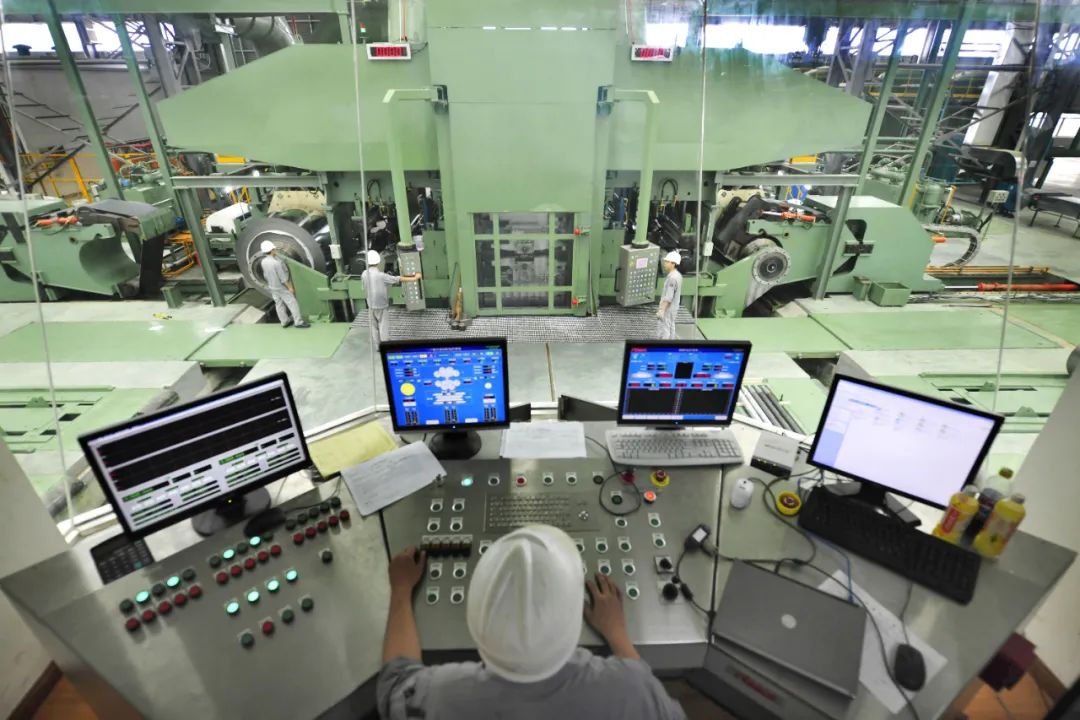

一、二十輥可逆式冷軋機(jī)組優(yōu)勢(shì)
二十輥可逆式冷軋機(jī)組優(yōu)勢(shì)，主要表現(xiàn)在以下幾個(gè)方面：
1、由于冷軋機(jī)組的工作輥以支承輥為介質(zhì)被支承，因此輥在寬度方向上受到小的彎曲力，因此可以使用直徑小的工作輥。
2、二十輥可逆式冷軋機(jī)組的剛性和硬度提高了，產(chǎn)品精度提高了4倍左右。
3、能適應(yīng)多種合金鋼品種，軋制薄度大幅度提高。
4、由于變形區(qū)接觸面積減小，總軋制力減小，可以實(shí)現(xiàn)節(jié)能。
5、可以減少軋制道次，提高生產(chǎn)效率，降低生產(chǎn)成本。
7、由于體積減小，降低投資費(fèi)用，采用直接壓下式設(shè)計(jì)，可以軋制較厚的原料，安全性能也相應(yīng)提高。
二十輥可逆式冷軋機(jī)組具有工作輥直徑小、機(jī)架剛度大、軋制板材厚度偏差小、板形良好的優(yōu)點(diǎn)，但同時(shí)也存在相應(yīng)的問題匯總?cè)缦拢?/span>
1、軋機(jī)開口度小，調(diào)整操作復(fù)雜，處理事故困難費(fèi)時(shí)。
2、由于輥系堆，存在阻礙軋制熱量散發(fā)、工藝潤(rùn)滑和冷卻效果不充分、妨礙軋制速度提高。目前經(jīng)過不斷改進(jìn)潤(rùn)滑和冷卻噴射結(jié)構(gòu)和系統(tǒng)、加強(qiáng)冷卻效果。國(guó)內(nèi)已有軋制速度達(dá)1000m/min的二十輥可逆式冷軋機(jī)組。
3、在軋制過程中，支承輥軸承的摩擦功率損失、軋輥滾動(dòng)功率損失和接觸輥數(shù)多引起的空間功率損失，特殊公式是在軋制薄帶材時(shí)達(dá)到這些無謂的有害功率損失，軋制總功率消耗與四輥軋機(jī)相比基本相同。
4、軋機(jī)結(jié)構(gòu)復(fù)雜，設(shè)備制造、安裝調(diào)試復(fù)雜。
5、二十輥軋機(jī)鋼卷存在不可避免的工藝缺陷，其原因?yàn)殇摼斫?jīng)過夾送輻送到卷取卷筒前時(shí),打開助卷器使鋼卷頭部平穩(wěn)纏繞在卷取軸上，鋼卷需要在頭部卷筒上進(jìn)行收卷,卷筒漲起撐緊鋼卷時(shí)此部分受到設(shè)備的特性影響,需要卷取15米之后才能完全撐緊。此過程鋼卷開始卷取的15米之內(nèi)會(huì)產(chǎn)生目前工藝不可避免的嚴(yán)重缺陷,該部分缺陷無法通過現(xiàn)有工藝消除。
國(guó)內(nèi)外二十輥可逆式冷軋機(jī)組的發(fā)展歷史表明，軋制薄件遵循一個(gè)原則：減小工作輥直徑，減小變形區(qū)弧長(zhǎng)，降低軋制壓力，在同等壓力條件下，小輥徑可以得到大的壓下量和延伸率。但另一方面，板帶軋制到一定程度時(shí)，由于材料加工硬化較高，軋輥彈性變形和壓扁導(dǎo)致變形區(qū)摩擦阻力增大，出現(xiàn)軋件無法拉伸的現(xiàn)象，這種現(xiàn)象特別出現(xiàn)在軋制高碳合金鋼、不銹鋼和較硬鋼種時(shí)。為此需要在生產(chǎn)中增加軋制和退火的次數(shù)，為了改善這種情況，冷軋采用了各種潤(rùn)滑劑，降低了摩擦阻力。
15358968703
