大型軋機軸承座的鑄造工藝改進，軋機軸承技術（126）
軋機支撐輥軸承座鑄件，其輪廓尺寸為1850mm×1708mm×854mm，最小壁厚為136mm，最大壁厚為617mm，鑄件重15500kg。鑄件質量的要求主要包括化學成分、力學性能、無損檢驗等。鑄件材料執行德國標準DIN17182中GS-20Mn5+N，其化學成分和力學性能如表1、表2。鑄件要求整體進行超聲波探傷和磁粉探傷，其超聲波探傷按照標準EN12680-level2執行，磁粉探傷按照標準EN1369-LM2/AM2/SM2執行。
2、鑄造工藝設計及改進
根據軸承座的結構特點，采用上、中、下三箱造型。下箱采用實樣造型，中箱采用抽芯實樣和組芯的復合造型，上箱采用蓋箱造型。下箱與中箱采用定位銷的方法，中箱與上箱采用定位線的方法合箱，保證型腔的尺寸精度。
鑄鋼件的澆注溫度高，而且軸承座的最大壁厚為617mm,最小壁厚為136mm，所以采用耐火度較高的鉻鐵礦砂作為面砂,防止鑄件在凝固過程中發
該鑄件澆注系統各單元的尺寸，其中鋼包孔、直澆道、橫澆道、內澆道的截面積比例A水口∶A直∶A橫∶A內=1.0∶2.25∶2.5∶3.0。采用底注式+切線式的澆注方式，底注式可以使內澆道從鑄件底面引入，保證鋼液在型腔內平穩上升；同時切線式內澆道使鋼液在型腔內旋轉，有利于浮砂、氣體、夾雜物等進入冒口，減少鑄件缺陷的產生。整個澆注系統均采用高鋁耐火磚管連接，采用底注包澆注，澆注溫度控制在1550~1560℃。

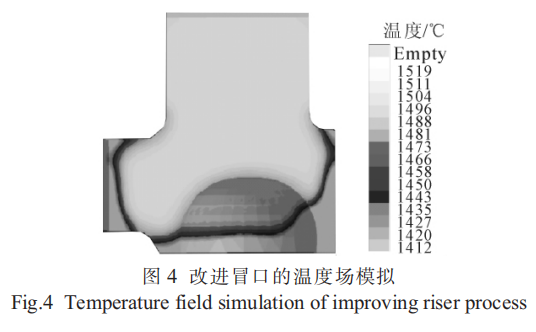

凝固模擬可以預測鑄件的縮孔、縮松的位置，有利于鑄造工藝驗證和優化，對降低生產成本和提高鑄件質量方面起著很大的作用。針對軸承座改進前和改進后的冒口工藝方案，利用MAGMA凝固模擬軟件分別進行模擬分析，其模擬結果見圖3、圖4。通過模擬結果的對比分析：改進冒口的方案更有利于冒口的集中補縮，冒口中的鋼液更能長時間地保持在高溫狀態，使冒口與鑄件之間形成了明顯的溫度梯度，實現鑄件的順序凝固，提高了冒口的補縮效果。
針對批量生產的軸承座，通過對鑄造工藝的研究，并運用 MAGMA 模擬軟件對軸承座進行凝固過程模擬，采用大冒口集中補縮代替小冒口分散補縮的工藝優化，使冒口與鑄件形成了明顯的溫度梯度， 實現鑄件的順序凝固。經生產驗證，改進冒口的工藝方案消除了鑄件的縮孔、縮松缺陷，提高了鑄件的質 量， 為今后生產類似鑄件的鑄造工藝方案具有一定的指導意義。
