本鋼冷軋廠酸洗一一酸再生機組的生產工藝參數及優化改進措施
CDCM線的酸洗機組是本鋼冷軋薄板廠的首道工序，該機組由克萊西姆、安德魯茨公司聯合設計。酸洗機組設計能力為80.3萬t/年熱軋卷，采用F.BW64法國焊機和法國克萊西姆拉矯機,工藝段采用國際先進的淺槽連續鹽酸洗，并采用了小循環 供排酸方式。酸再生機組是奧地利安德魯茨公司設 計，工作原理是把酸洗線的廢酸通過酸再生機組轉 變成可以利用的再生酸,具有世界先進水平。2004年集團公司給我廠下達生產任務指標是115萬t,而配套的酸再生機組僅能滿足100萬t的生產，目前生產中已暴露出換酸能力相對不足的問題，只有通過對酸洗、酸再生機組生產工藝的優化，進行局部設 備改造，減少機組停機時間，提高機組換酸能力，從而保證冷軋廠勝利完成任務。
2.2酸再生機組生產工藝
流程
3、酸再生機組工藝參數的優化
酸再生機組是由奧地利安德魯茨公司設計酸再生機組化學反應方程式
按酸總值180 g/L計算,Fe2+濃度120 g/L,則 返回廢酸濃度為30 g/L,則6.4 n?廢酸的HC1可生成Im³再生酸,1 + 5.4 m³= 6.4m³再生酸。由此可以證明奧地利安德魯茨公司酸再生機組6.4m³，廢酸可以生成6.4m³再生酸（按酸值180?190g/L計算）。按200 g/L計算，則再生酸產量為6 m3/h。
酸再生機組現今處理廢酸量6400L/h,生成再酸6400L/h,F6413噴灑量4300 L/h,F6513噴灑暈 6000 L/g,酸值 200 g/L。

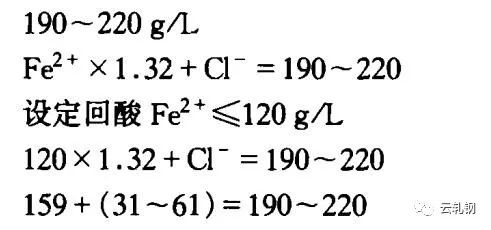

按酸總值200g/L計算,則回酸C1 一為41.6 g/ L,Fe2+為120 g/L,而從工藝段回到再生機組的廢 酸濃度往往只有90-100 g/L,CK含量81.2~68g/ L,從工藝角度有些浪費。
冷軋所用的熱軋鋼卷一般分為16.5 t/卷和20.5t/e兩種規格，按酸洗鐵損0.4%計算
如果按20.5 t/#計算，鐵損為0.082t : 20.5t X0.4%=0.082t。

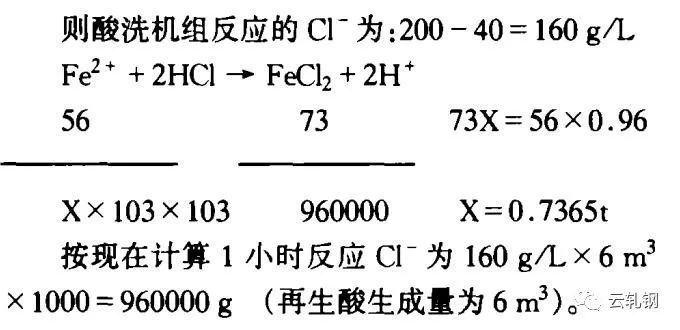

按 16.5 t/卷:則 0.7365 t 鐵損：0.73654-0.066 = 11.16卷，16.5 t/卷 x 11.16 卷=184t。
則由此可以推算酸再生能力6m3/h,酸值200g/L可酸洗180t左右的熱軋卷，則1 m3HCl可反應 30 t熱軋卷，按保守計算1 m³HCl可反應27 t熱軋卷。
如1m³再生酸 CI：200 g/L—C1 一 : 70 g/L（廢酸）—Fe2+ ：100 g/L其中C「反應130 g/L少反應 30 g/Lo
3.4、優化后酸再生機組全年產能計算
按工藝優化前產量計算，每1m³再生酸可酸洗27-4 = 23 t鋼，一年365天，扣掉中修10天，按每 月31天計劃作業時間670 h計算，則一年的工作時 間大約7500 h,按每小時生產6 m3計算，則一年再 生機組可酸洗7500 h x 6 m3 x 23 t/h= 103.5萬t鋼。
由此可知,再生機組最大潛能為128萬t,工藝 優化后比工藝優化前可多生產25萬t。
4.1、熱軋?jiān)蠋т撻L(zhǎng)度計算
（3）由此可以推出16.5t和20.5 t的熱軋卷不同厚度其長度是接近的,取其平均值：
（4）熱軋來料在酸洗機組頭部切4刀10 m、尾 部切4刀10 m,目的將頭尾缺陷切掉，則各規格充 套長度如下：
CDCM機組入口輔助時間=焊接周期+穿帶 時間+帶鋼升減速時間+剪切帶頭尾時間。

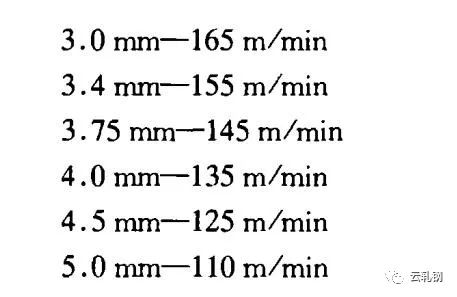

因?yàn)樗嵯礄C(jī)組工藝段實際最大速度為200 m/min、 則合理地制定工藝段速度，即保證連續均衡生產，又 保證最大限度提高產能是十分必要的，則以此制定:
16.5t/卷X6 卷=99 tx98% = 97 — 27 = 3.6m³
(2)若提高產量，只能減少小停時間，優化工藝制度,才能保證生產順行。由此可知：
4.4、參數優化后酸洗機組全年產能計算

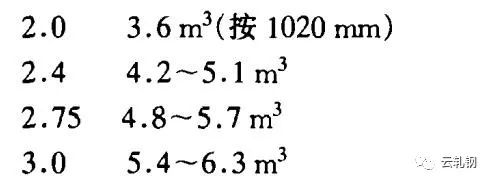

3.4mm的料需換酸,6.0~6.9 11?(按1020? 1275 mm)可以生產窄料10.5卷(173 t),寬料9.5 卷(195t)。
如果扣除軋機和其它人為干預因素，則酸洗機 組每小時可生產175t鋼，則一年酸洗機組最佳產能 175 t/hx 6800 h= 119萬t鋼，也就是一年可生產 120萬t鋼。
(1)從酸洗線返回的6.4m³廢酸，通過再生機 組可以生成6~6 .4m³再生酸。
(3)1m³再生酸可酸洗熱軋帶鋼23-271左右 的表面氧化鐵皮。
(5)在保證均衡連續生產的前提下，合理的制定出不同規格帶鋼的工藝段速度。
(7)酸洗機組經過工藝優化后，可在原有基礎 上一年最佳產能提高20萬t。
<section style="margin: 0px 0px 16px; padding: 0px; outline: 0px; max-width: 100%; color: rgba(0, 0, 0, 0.9); font-family: system-ui, -apple-system, BlinkMacSystemFont, " helvetica="" neue",="" "pingfang="" sc",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" font-size:="" 17px;="" text-align:="" justify;="" letter-spacing:="" 0.578px;="" line-height:="" 1.5em;="" box-sizing:="" border-box="" !important;="" overflow-wrap:="" break-word="" !important;"=""> 我們知道酸洗機組影響酸洗效果的工藝參數主 要有工藝段速度，酸洗機組的換酸量,酸洗工藝段的 溫度和濃度還有拉矯機的延伸率等等。本文通過詳實的數據，系統闡述和分析了酸再生機組和酸洗機組一部分工藝參數的優化制定,為了保證連續均衡 的生產，明確的計算和制定出不同規格的帶鋼合理的工藝段速度和換酸量。通過工藝優化和設備改 造,提高了再生酸的產量和使用效率,從而達到了提高CDCM線生產能力的目的,為冷軋的進一步騰飛提供了有力的保障。
