型鋼軋輥磨損規律分析與研究
軋輥是軋制過程中實現金屬變形的直接工具。因此,掌握軋輥的磨損規律,采取相應的措施能夠達到降低輥耗、提高作業率、提升產品質量、降低職工勞動強度的目的。型鋼的軋制由于采用異型孔型,軋槽各點受力不均勻,磨損情況也各不相同,研究型鋼軋槽的磨損規律對于指導生產有著十分重要的意義。
河鋼宣鋼一鋼軋廠型材作業區自投產以來,已經成功開發出8#～20#角鋼(國標、歐標等)、部分槽鋼規格、圓鋼φ50mm～φ110mm和部分礦用U型鋼規格。本文在研究軋輥磨損情況時,選取了角鋼規格進行跟蹤調查。通過一段時間內生產所收集到的磨損數據,反映出軋輥磨損跟軋制噸位之間的一些關系,同時也反映出粗軋孔型、成品前蝶式孔、成品孔隨著軋槽的使用磨損部位和磨損量的情況。

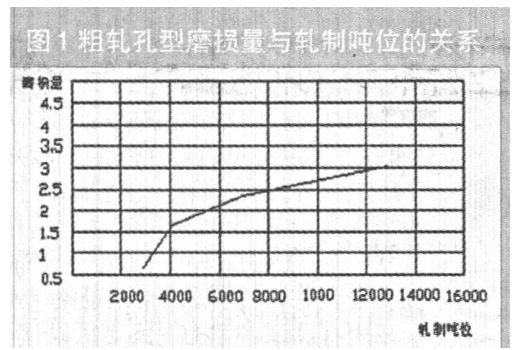

通過對下線軋輥的磨損情況進行測量,粗軋各架次磨損比較均勻,基本和軋制噸位成正比關系,見圖1。

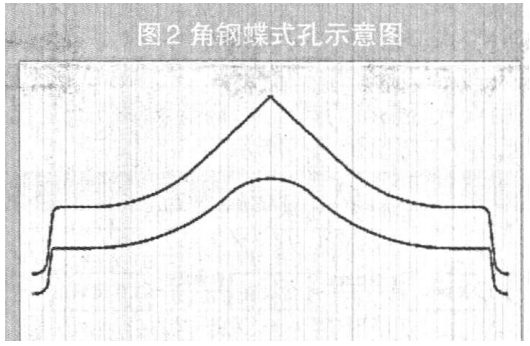

角鋼精軋孔型采用蝶式孔見圖2。由于孔型中各點的軋輥工作輥徑不同,造成軋件在孔型內各點的壓力不同,軋輥磨損量差別較大。因此,不均勻性是型鋼軋制中軋輥磨損最明顯的特點。

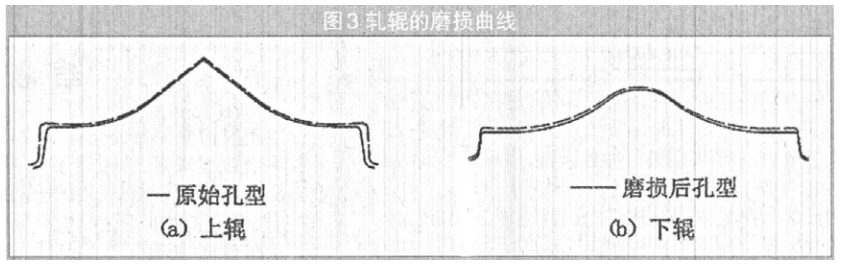

從圖3中上下輥的磨損情況表明:角鋼蝶式孔型的磨損表現出很大的不均勻性。

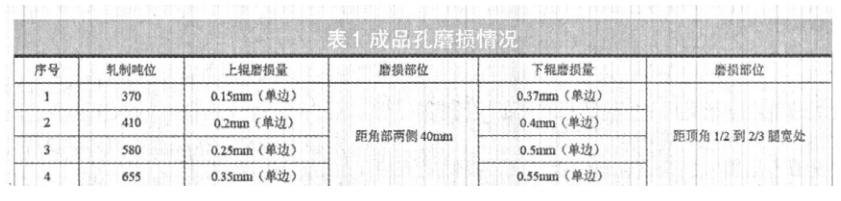

成品孔型磨損情況：
由以上數據可以看出,角鋼成品孔上輥磨損量相對較小,下輥呈現以腿端距頂角1/2到2/3腿寬處最大、然后又逐漸減小的磨損規律。成品孔的磨損主要集中在變形劇烈的圓弧區域,由于前一道次的軋件頂角接近90°,所以頂角部位磨損并不大。
經過熱處理的軋輥有一定深度的工作層,相對硬度落差不大。但是型鋼的孔型是異型孔,軋槽深度較大,再加上型鋼軋制需要配置上下壓力的原因,同時隨著軋輥的不斷車削,輥徑的減小,孔型的一部分已經脫離了工作層,而另一部分處于工作層,造成整個軋槽的硬度落差增大,磨損的不均勻性更加明顯。
孔型設計不合理。

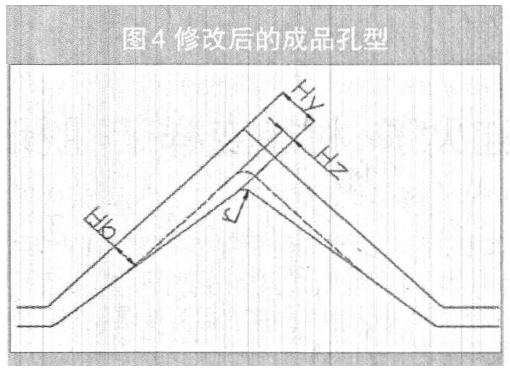

其中Hb為標準腿厚,Hy為改后的腰厚,Hz為改后腰厚的增量,所以得到Hy=Hb+Hz,根據表1中所測得數據可以得出Hz=0.2～0.5mm的范圍。通過孔型修改,解決了軋槽磨損帶來的噸位降低,軋件腿厚不均、負差難以控制的問題。
通過其他手段也可以有效地彌補軋槽磨損帶來的各種問題。一是制訂合理的壓下調整和換輥換槽制度。根據生產實際及時對各架次料型進行調整和更換,避免因本架次料型不規范造成后架次軋槽的磨損。二是軋輥加工采用數控車床。型鋼軋制采用異型孔型,加工難度大,采用普車加工,車床本身精度較低,人工打磨車刀造成加工精度也不高,所以采用數控加工可降低軋槽的磨損不均勻性。
結論
通過對實際軋槽磨損數據的分析,軋輥材質、孔型設計參數的選取、軋件與軋輥的相對滑動、軋輥的加工精度、換輥換槽制度的制訂等因素都是造成軋輥磨損不均勻的原因。
<section style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; color: rgba(0, 0, 0, 0.9); font-family: system-ui, -apple-system, BlinkMacSystemFont, " helvetica="" neue",="" "pingfang="" sc",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" font-size:="" 17px;="" letter-spacing:="" 0.544px;="" text-align:="" justify;="" line-height:="" 2em;="" text-indent:="" box-sizing:="" border-box="" !important;="" overflow-wrap:="" break-word="" !important;"=""> 通過原因的分析并采取相應的對策,例如激光表面強化技術、孔型參數的優化等,可有效地降低軋輥磨損速度和不均勻性,穩定生產,提高產品質量。
