650軋鋼生產線工藝說明
一：生產規模及產品方案
擬建的中小型熱軋型鋼生產線年生產能力為50×104t。
2、產品方案
(1)生產的主要鋼種為：碳素結構鋼、橋梁用結構鋼、船體用結構鋼、低合金結構鋼、礦用鋼、耐候鋼等。
(2)產品規格：槽 鋼：10～28#、工字鋼：10～28#、角 鋼：12.5#-～20#。
二：生產工藝

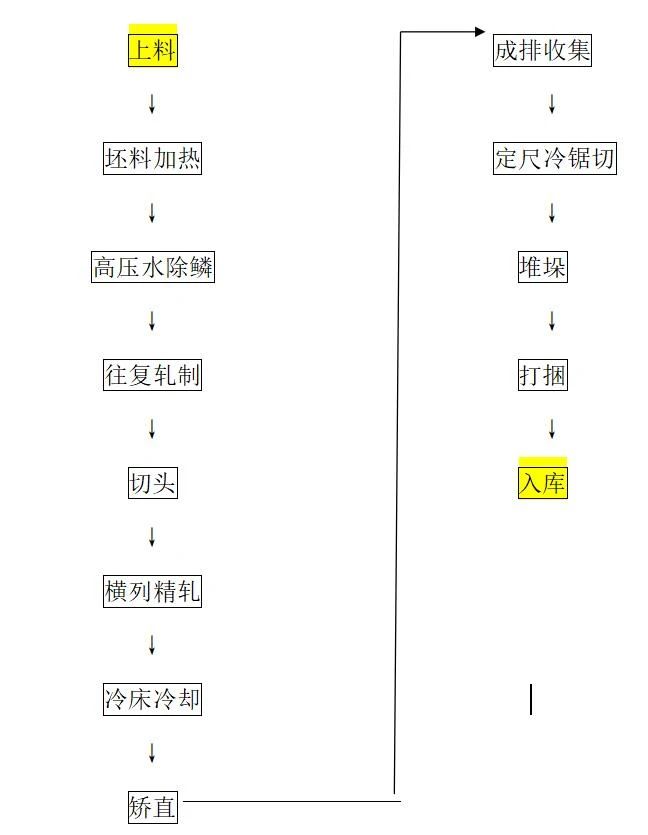

其主要工序由上料、坯料加熱、（高壓水除鱗）、粗軋、精軋、冷床冷卻、矯直、成排收集、定尺冷鋸切、打捆、標記、入庫等組成。
合格的連鑄坯直接送到加熱爐的輸入輥道上。由輥道送至加熱爐后，由固定擋板定位，鋼坯經推綱機推入爐內。不合格的坯料由人工在入爐輥道上進行剔除。
坯料的加熱采用推綱式加熱爐，單排加熱。坯料在爐內邊加熱邊前進，當坯料加熱至規定的溫度(約1250℃)以后，根據要求每次只出一根鋼坯到爐外至出爐輥道。
在開始軋制之前，由高壓水除鱗裝置利用高壓水對坯料表面的氧化鐵皮進行清理，以避免軋制過程中氧化鐵皮的壓入，從而保證最終產品質量。除鱗箱體為一鋼板結構件，包括出口處鏈簾、側導板及可更換的噴嘴環。高壓水可自動控制，鋼坯通過除鱗箱時，噴嘴自動噴射出工作壓力約為17MPa的高壓水，清除鋼坯表面的氧化鐵皮。
噴嘴為盒式結構，根據多種不同規格的坯料可以選擇不同尺寸的噴嘴環。噴嘴環是通過快速接頭與供水管道連接。
除去氧化鐵皮的坯料，經輸入輥道送往650粗軋機進行往復式軋制。粗軋機由一臺3200kW交流電機傳動。根據不同產品品種、規格的不同，軋件在粗軋機上軋制3～7道次。
精軋機由2.5架650軋機組成,其中2架650三輥軋機和1架650兩輥軋機，按橫列式排列進行往復軋制。軋件通過輥道送入650兩輥精軋機進行最終成型軋制。
軋件被單根地送上冷床。為節約成本，冷床為錨鏈?zhǔn)脚c平托組合冷床，軋件高溫段(850一600℃)在冷床上冷卻。冷床面積大約12～20×65米。為了提高型鋼的冷卻速度和質量，在床面上設有強制冷卻系統，在移動過程中可以根據需要對軋件進行強制冷：軋件在冷床上冷卻，出冷床溫度低于70℃。下冷床機構為平行托手，將軋件單根地從冷床上平移至輸出輥道上。
下冷床軋件由輥道送至在線矯直機上進行矯直。矯直溫度不高于80℃。矯直機為懸臂輥式為了使軋件順利進入矯直機，在矯直機入口和出口端設有輥面高度可調的水平導輥和開口度可調的立式導輥。
矯直軋件被單根地送上成排收集臺架。臺架為平板鏈?zhǔn)娇炻M合冷床，上臺架為平行托手，臺架面積大約5～10×65米。在移動過程中可以根據需要對軋件進行成組數量控制。下臺架機構為升降托手，將軋件單根地從冷床上平移至輸出輥道上。
共設多臺定尺冷鋸，其中移動一臺，在固定鋸后設定尺擋板，鋸切鋼材定尺長度6～12米，頭組軋件因在上冷床上切去頭部，在冷鋸上只進行定尺鋸切，尾段軋件完成定尺鋸切時，必須在固定鋸上切除軋件尾部。
根據產品要求由計算機自動進行鋸切設定，并自動完成鋸切操作，即單根或成排地鋸切成定尺，并運往堆垛臺架。
冷鋸機鋸片直徑1500毫米，具有快速更換鋸片功能，更換時間在15分鐘以內。
鋸切以后的軋件用輥道送往成品檢查后，1#和2#成品檢查臺寬度約14米，12米以下的軋件可在檢查臺上直接通過。
產品的形狀與表面質量檢查由人工進行檢查，檢查人員對有缺陷的產品進行明顯的標記，以便將有缺陷產品送往廢品收集臺。合格產品則堆垛。
合格鋼材由輥道運至堆垛機輸入輥道上，并移送至每組堆垛臺上進行堆垛。每組堆垛臺包括可升降入口運輸鏈、移送鏈?zhǔn)竭\輸機、提升裝置、分離擋板升降臺、堆垛機等。
根據產品規格，堆垛裝置可以按每層根數、層數進行堆垛。堆垛機是人工或半自動運行。
堆垛機上堆好的成品捆經夾緊后由人工進行捆扎，捆軋材料為直徑6.5毫米線材或窄帶鋼，對于6～12米定尺材捆四道，每道可捆2扎。捆扎好以后通過輥道直接運往成品存放臺。
金屬牌由人工掛在鋼材捆上，再用橋式行車入庫存放。成品鋼材的堆放與發貨是根據生產計劃、訂貨單管理。
