视频 欧美 国产_日韩欧美自拍另类_亚洲少妇无套内射激情视频_男女黄色网站免费观看_一区二区成人av_日本黄色录像一级片_国内精品三级电影_少妇三级高清自拍_免费国产黄在线播放_丰满少妇人妻HD高清大乳

【案例】棒材粗軋機軸承故障小結(jié)

　　近期棒材線粗軋機軸承滾動體以及外圈經(jīng)常短時間內(nèi)發(fā)生破損開裂，30天內(nèi)發(fā)生三次在線燒損故障，嚴(yán)重的影響了月度產(chǎn)能目標(biāo)，因此特邀軸承廠家及現(xiàn)場技術(shù)人員針對此次故障進(jìn)行原因查找。

　　主要針對軸承裝配現(xiàn)場、軋輥滾徑尺寸、軸承箱、密封，進(jìn)行了原因查找，經(jīng)過此次一系列的原因排查發(fā)現(xiàn)如下問題：

　　問題及現(xiàn)象

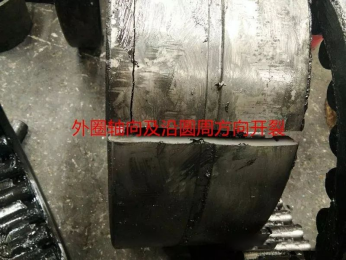

　　1、損壞軸承都為靠近輥身側(cè)的外圈開裂，可判斷為一個損壞規(guī)律。

　　2、損壞軸承同樣都為靠近輥身側(cè)的一列滾動體出現(xiàn)倒角處破損或端面磨損。

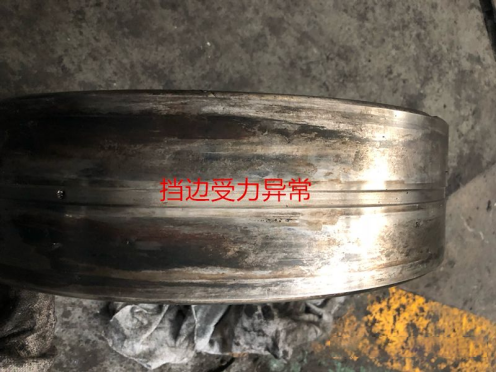

　　3、軸承外徑受力異常，特別是軸承擋邊承受載荷異常。

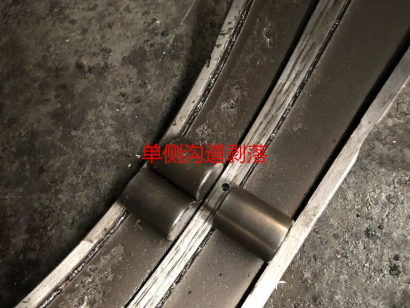

　　4、經(jīng)過拆解未破損但滾動體(靠輥身側(cè))異常破損的軸承，發(fā)現(xiàn)軸承單邊受力，且單側(cè)溝道剝落。

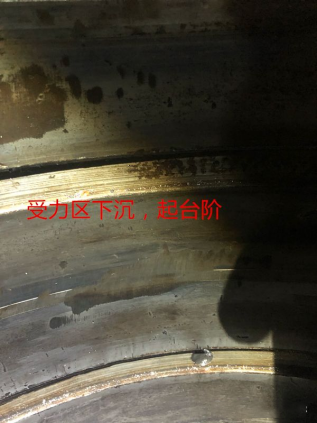

　　5、軸承箱，特別是下輥軸承箱體內(nèi)孔出現(xiàn)受力區(qū)下沉現(xiàn)象。測量后，出現(xiàn)較大的不規(guī)則的橢圓及錐度超差。

　　6、機架底座限制軸承箱左右移動的限位臺階磨損嚴(yán)重，導(dǎo)致機架和軸承座間隙異常變大，且新底座間隙匹配異常。
