四列圓錐滾子軸承異常損壞之 ----內隔圈

　　前言：某廠六輥冷軋機中間輥操作側四列圓錐滾子軸承3806/160滾動體以及外圈短時間內發生疲勞剝落破損現象，軸承燒損抱死現象，對軸承的使用及裝配工作帶來諸多不便，造成了較大的經濟損失。

　　針對此問題，軸承廠家技術人員通過對軸承的各項指標檢驗后，在排除軸承自身原因的前提下對該廠的軸承裝配現場進行了時時跟蹤，并且現場參與了安裝、拆卸、保養工作，通過跟蹤發現如下一系列相關問題：


　　一、軸承結構及特性

　　380000型這種軸承結構緊湊，基本性能與雙列圓錐滾子軸承基本相同，可承受徑向及雙向軸向聯合載荷，基本結構由兩個雙列內圈組件(滾動體、保持架、內圈)和一個雙外圈及兩個單外圈、兩個邊隔圈、一個內隔圈組成。出廠時在外圈、內圈以及內外隔圈均印有字符符號，安裝時必須按字符符號的排列順序依次裝入軸承箱。不可任意互換，以防止軸承游隙的改變。

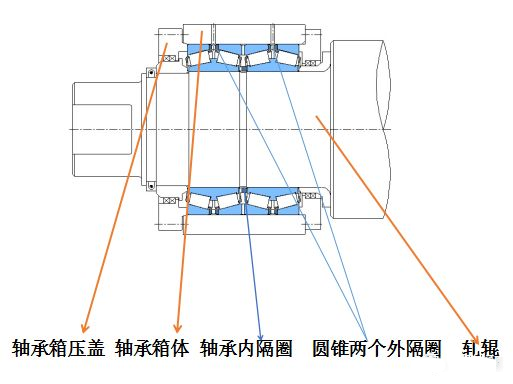

　　二、輥系裝配結構

　　三、裝配方式

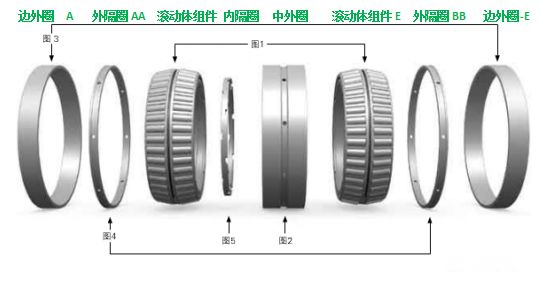

　　1、四列圓錐軸承為可分離型軸承，其中外圈、隔圈、與滾動體組件(滾動體加保持架以及內圈)組成，裝配時依次安裝邊外圈-A、滾動體組件-A、外隔圈AA、中外圈、內隔圈、滾動體組件-E、外隔圈BB最后邊外圈-E全部安裝如軸承箱體內，然后軸承箱壓上壓蓋至此

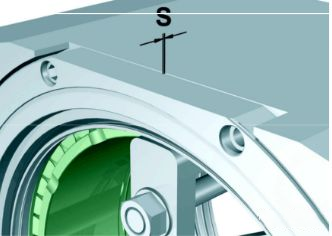

　　軸承裝入軸承箱體工作完成，整個裝配中除了必須安裝上訴順序外，最后的壓蓋步驟為核心步驟，必須保障壓蓋端面與軸承外圈端面得到有效的壓靠，即不能給與過大的預緊力，防止預緊力造成軸承外隔圈變形而導致軸承安裝游戲變化，又不可以出現太大的軸向間隙，必須保障壓蓋的端面與軸承端面配合,通常端蓋的端面伸口接觸到軸承斷面后需要測量(塞規)壓蓋與軸承箱體端面的間隙S的值，然后加裝合適厚度的調整墊片以保障壓蓋與軸承端面的配合，墊片(剛性)厚度H=(S+0.05)。

　　但四列圓錐滾子軸承裝配高C值，偏差較大，一般超過0.5mm，即必須每次裝配都需要經行測量，來確保壓蓋與軸承端面的配合。

　　2、軸承裝配到軸承箱后，再吊裝(軸承內圈與輥徑間隙配合)直接將軸承套裝在輥徑處最后通過軸向鎖緊環把整個軸承精準的鎖緊在軋輥上，至此形成軸承箱、軋輥、軸承三者的組合裝配。


　　四、軸承的損壞形式

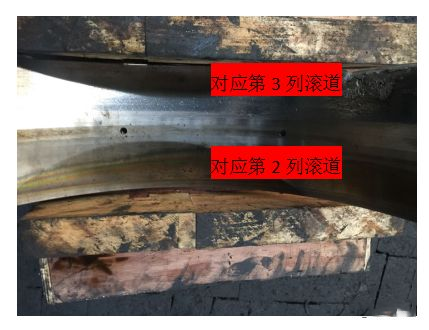

　　軸承抱死燒損后經常是第3列和第2列損壞，同樣對應保持架及外圈發生損壞。

　　五、現象分析

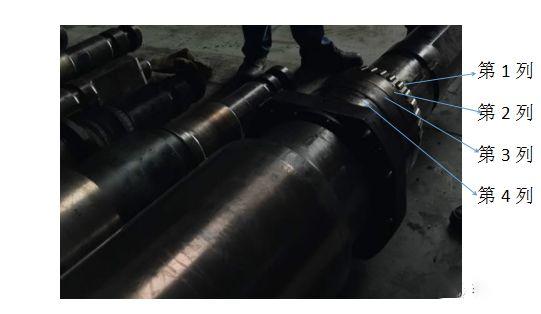

　　綜合軸承特性、安裝過程及損壞現象，可以分析出，軸承在軋制時受到了兩個方向的軸向力，當軸向力從一側傳遞過來時，軸承承受軸向力的分別是1/3列承受一個方向的軸向力，2/4列承受一個方向的軸向力，而從托圖片及損壞規律看軸承的2/3列容易損壞，這就說明了軸承在運轉時，當軸向力傳遞過來時并非兩列滾動體同時承受某個方向的軸向力，而是異常的單列受力，這就導致了軸承的軸向載荷下降50%，勢必會導致軸承的異常燒損。

　　進一步分析導致單列受力的原因，由軸承結構可以分析出，只有軸承中隔圈出現裝配誤差或高度磨損后，就會導致軸向力傳遞阻斷，而導致單列滾動體受力，因此檢查了損壞軸承的內隔圈，發現隔圈磨損嚴重。至此分析結論，認為軸承的異常損壞是系中隔圈磨損變短，導致軸向力傳遞阻斷，引起單列受力而導致的軸承損壞。而內隔圈的磨損多數是由于外圈與壓蓋未壓緊，間隙過大以及潤滑效果差導致。


　　六、整改措施

　　1、提高軸承內隔圈的硬度。

　　2、加強對隔圈處的潤滑措施。

　　3、提高裝配精度，務必裝配一次測量一次。
