特大型柱銷式圓柱滾子軸承保持架失效分析

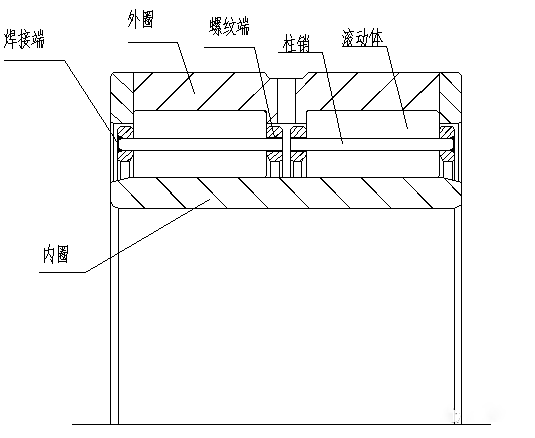

　　前言：柱銷式圓柱滾子軸承作為典型的軋機輥徑軸承，在給定的安裝空間內，相較于其他類型軸承可提供最大的徑向承載能力，且具有較低的摩擦系數。為了容納最多數量的滾動體以提供最佳的徑向承載能力，一般將內經400mm以上的四列圓柱軸承的保持架設計為柱銷式保持架這種保持架由側向限位滾動體的兩個墊圈以及連接兩墊圈并穿過滾子中心的柱銷組成。且最終柱銷兩端與墊片之間一端以氬弧焊焊接固定，另一端以螺紋固定，保持架具有較高的強度。

　　一、受力分析

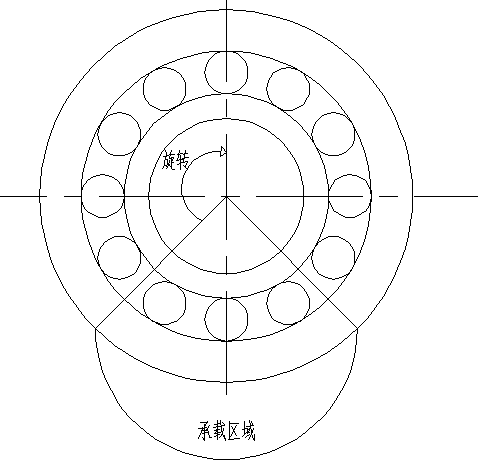

　　通常我們都認為保持架在滾動軸承中主要起等分滾動體、限制滾動體脫落、提高軸承極限轉速的作用，往往忽略了它在運轉過程中的受力情況，但實際上保持架同樣承受著沖擊載荷、交變載荷，尤其是特大型圓柱軸承的柱銷式保持架，以下圖展開其受力分析。

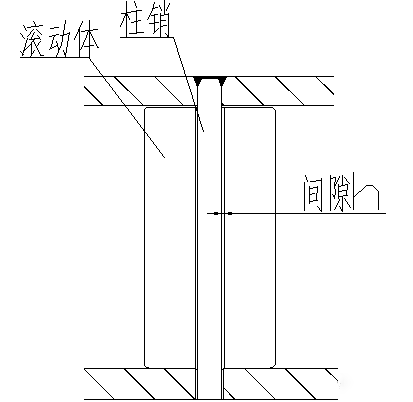

　　在高速運轉時，軋制力通過軋輥傳遞給軸承內圈然后經過內圈傳遞到滾動體，再由滾動體傳遞給保持架，保持架在既公轉又自轉的滾動體推動下被動運轉，又因滾動體與柱銷間存在間隙h(1.5-2.5mm)當滾動體快速的經過承載離開承載區時迫使保持架承受沖擊載荷及一定剪切力，如焊接存在缺陷或螺紋連接松動都會誘發保持架的失效。

　　二、損壞圖片

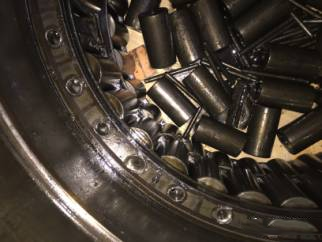

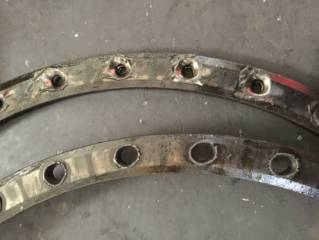

　　某冷軋廠的同一批次柱銷式保持架四列圓柱滾子軸承(共計八套)，其中一套出現上圖現象，其中一列滾動體保持架失效，柱銷與保持架的墊圈之間斷開，造成停機故障，事后對柱銷及墊圈做了相關理化試驗均合格。隨后關鍵因素逐漸重點排查受力因素，如下圖的保持架墊圈，柱銷孔磨損擴展變形翻邊，從整體上看明顯的區別是焊接端，孔的磨損較小，螺紋連接端磨損嚴重，且孔磨損較大，因此在排除軸承自身隱患的情況下對裝配及使用進行了跟蹤觀察，重點觀察螺紋端的一切使用過程及狀況。

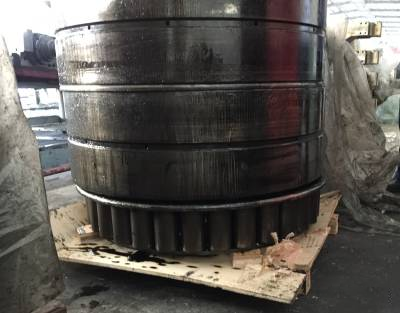

　　因軸承在機運轉一段時間后，需要進行拆機保養、受力區調換、清洗檢查等。發現其中一套軸承擺放存在不合理情況，其中一列保持架及滾動體擺放在三個支點上，其余外圈及滾動體(1.9噸)全部壓重到最底部的保持架上。

　　判斷是因此造成螺紋連接端螺紋出現變形及滑絲的傾向，再次進行上機使用，經過復雜受力，最終導致保持架的柱銷與墊圈之間出現松動，最終引發斷裂。

　　因此我們應對此類型軸承的擺放、拆裝、保養做規范的標準流程。

　　1、嚴禁滾動體擺放在最下列做支撐作用。

　　2、嚴格按照未安裝前的組裝形式擺放。

　　3、使用專用的吊裝及拆卸工具經行安裝及拆卸。

　　4、嚴禁兩個及兩個以下的著力點經行保持架的吊裝。
