15358968703
歡迎來到云軋鋼官方商城！
高爐出鐵口難開原因分析與處理
1、前言
高爐鐵口承擔(dān)爐內(nèi)渣鐵排出任務(wù)的工藝通道，鐵口反復(fù)打開、堵上。鐵口孔道承受渣鐵的機械沖刷、化學(xué)侵蝕、泥鐵渣交替的反復(fù)變化冷熱應(yīng)力拉伸壓縮。出鐵后形成一個倒?fàn)罾鹊目椎?，渣鐵出盡，透風(fēng)堵口。堵口物料炮泥通過液壓泥炮的打泥機構(gòu)壓入鐵口孔道，在爐內(nèi)反作用壓力下，形成蘑菇狀的泥包，維持新老泥更新平衡，并保持的鐵口正常深度，保護鐵口處爐缸，防止渣鐵的局部侵蝕。正常情況下，鐵口順利打開，都有一定的深度;但有時在開口的過程中，在沒有達(dá)到正常的深度(多半出現(xiàn)喇叭口的位置)時便有渣鐵流出，無法繼續(xù)鉆透泥包頂部，這種現(xiàn)象我們通常叫斷鐵口或斷層、漏鐵口。漏鐵口一般從小漏后轉(zhuǎn)變成大缺口，漏鐵口造成爐外出鐵被動，增加鉆頭、鉆桿的消耗，長期會造成爐缸爐墻的過早侵蝕。
高爐在生產(chǎn)過程中,出鐵時經(jīng)常會出現(xiàn)一些問題,鐵口的不正常會引起很多事故,這些問題有時不僅與設(shè)備或炮泥本身的質(zhì)量有關(guān)，也和當(dāng)時的高爐爐況穩(wěn)定程度、原燃料的化學(xué)成份改變從而導(dǎo)致的渣鐵成份的變化、爐前操作情況等有很大的關(guān)系。鐵口難開危害性大：頻繁開堵或燒鐵口造成人員和設(shè)備安全因素不確定因素;堵鐵口增加設(shè)備使用頻率，縮短液壓設(shè)備使用壽命;鉆頭、鉆桿使用量大幅度增加;渣鐵無法及時排出造成爐內(nèi)渣鐵貯存量增加會造成爐內(nèi)透氣性惡化，頂部風(fēng)壓上升和波動;高爐內(nèi)生成的鐵水和熔渣積存在爐缸內(nèi)，如果不及時排出，鐵水液面逐漸上升至風(fēng)口區(qū)域高度，不僅會產(chǎn)生爐況不順，還會造成風(fēng)口燒穿事故等。
如何減少漏鐵口及消除漏鐵口是高爐管理者、無水炮泥生產(chǎn)技術(shù)人員以及爐前鐵口工共同面對需要解決的問題。
2、原因分析
2.1工藝原因：
2.1.1首先判斷分析在鐵口什么位置難以進給，不同通道位置就意味著原因有所不同，炮泥在不同位置溫度下的燒結(jié)性能也不同。
2.1.2開口困難一般出現(xiàn)在超深鐵口區(qū)，因為超深鐵口開口時使用的鉆頭已磨損嚴(yán)重，切削能力逐漸減弱而無法順利穿透由泥包前端的紅熱硬殼，加上開口機的強大沖擊力容易使鐵口前端泥包震裂產(chǎn)生渣鐵。
2.1.3炮泥體積穩(wěn)定性差，高溫收縮較大，泥包有大的裂紋致使?jié)B入渣鐵;金屬切削狀態(tài)可以分為以下幾個類型金屬切屑狀態(tài)。

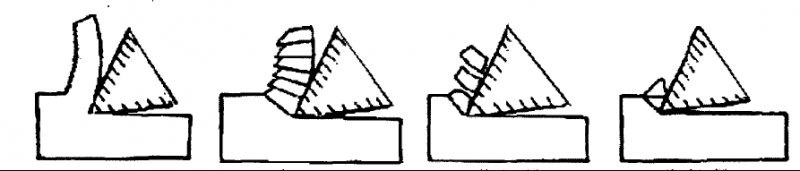

見圖1
帶狀切屑 擠裂切屑 單元切屑 崩碎切屑
圖1切屑狀態(tài)
高溫下的炮泥切削狀態(tài)如下：切屑呈大小不均的顆粒狀，屬于崩碎切屑。焙燒后的炮泥具有一定的脆性，屬于脆性材料，抗拉強度低，在切削加工過程中，切屑未經(jīng)塑性變形就在拉應(yīng)力作用下脆斷，形成不規(guī)則的碎塊狀切屑。焙燒的炮泥內(nèi)含有各種硬質(zhì)點，車削過程中刀具遇到炮泥內(nèi)的硬質(zhì)點時，由于硬質(zhì)點與炮泥基體的結(jié)合強度不太高，在刀具的擠壓作用下，將硬質(zhì)點從炮泥基體中一一剝離，形成大小不均的崩碎切屑。這就要求在高溫狀態(tài)下鉆頭具有較好的強度，降低韌性。
炮泥塑性差，保證從泥炮中打出時不破碎，容易擠進并填滿鐵口通道。
2.1.4炮泥本身馬夏值過高。馬夏值增加過快，爐前開口困難，作業(yè)難度加大，影響出渣、鐵作業(yè)。
2.1.5鐵口跑泥、冒泥,造成鐵口過淺。
2.1.6高爐長期透液性差，環(huán)流過急，形成大頭形狀泥包致使?fàn)t墻與泥包結(jié)合部位滲漏。
2.2設(shè)備原因：
2.2.1鉆頭質(zhì)量差，如;鉆頭合金脫落或鉆頭碎裂或磨損嚴(yán)重。
2.2.2開口機油液系統(tǒng)壓力過小(油路泄露或油路堵塞、溢流閥故障、泵故障等)，負(fù)荷低于要求值，開口效率降低。
2.2.3鉆桿強度不夠，受力后造成鉆桿整體運行中變形，降低鉆孔穩(wěn)定性并增加進給阻力。
2.2.4鑿巖機地角螺栓松脫，使小車運行軌跡路線與鐵口中心不在同一中心線，偏差累計過大，造成通道偏移。
2.2.5液壓系統(tǒng)節(jié)流閥卡或彈簧斷裂，使炮打泥速度過快，鐵口通道內(nèi)泥包形成不穩(wěn)定。
2.2.6開口機小車行走輪出現(xiàn)卡阻或鑿巖機振打頻率和沖擊力效率降低也是難開口的原因。
3、處理方法
3.1爐前操作處理方法
3.1.1爐前操作規(guī)范操作，穩(wěn)定打泥量，避免長期超深鐵口操作。
3.1.2發(fā)現(xiàn)鐵口漏鐵，及時堵上，具備出鐵條件及時出鐵，可適當(dāng)減風(fēng)。重新打泥時，要減少打泥量，增大打泥壓力，減低打泥速度，分3至5次打泥，通過分次打泥，使新進入的泥充分填充到的前段泥包裂紋中，用物理的方式減少漏鐵。
3.1.3穩(wěn)定炮泥質(zhì)量。炮泥由于采用優(yōu)質(zhì)高純原料，并以碳質(zhì)原料為結(jié)合劑，其耐鐵渣侵蝕性能比有水炮泥大為提高，可以使鐵口出鐵時間適當(dāng)延長，降低出鐵次數(shù)。
炮泥工藝流程主要為：
?、贉?zhǔn)確配料;
②干碾;
?、奂佑湍雺?
④性能控制;
?、萑霂毂４?
?、蘧S護;
?、呤褂谩?/span>
炮泥混碾時的溫度一般為55～65℃。先干碾5～10min，然后加入結(jié)合劑后細(xì)粉碾泥，結(jié)合劑的加入量為配方規(guī)定的98%左右，剩余的2%作為調(diào)整空間。碾泥時間根據(jù)高爐爐容不同，鐵口深度而不同，一般應(yīng)碾泥35～45min后多點取樣，測定馬夏值，依照檢測結(jié)果，增減焦油或干粉的配比，再繼續(xù)碾制10min左右。每天生產(chǎn)第一批炮泥，碾泥機比較干，要適量添加結(jié)合劑的量。結(jié)合劑添加量與氣溫也有一定的關(guān)系，夏季的添加量要適當(dāng)減少，冬季的添加量要適當(dāng)增加。馬夏值的檢測方法：從碾泥機內(nèi)采集3到4個點炮泥樣品，捻搓成型后放入測量儀檢測。若馬夏值合格，進行出料準(zhǔn)備;若馬夏值偏高，補入微量的結(jié)合劑，充分混煉后檢測馬夏值;若馬夏值偏低，按比例配入適量的干料，充分混煉后檢測馬夏值;只有馬夏值符合標(biāo)準(zhǔn)規(guī)定的要求時，才能出泥。通過觀察總結(jié)表明：高爐日產(chǎn)量增加，炮泥的馬夏值也要增加，日產(chǎn)量>6000t的高爐，炮泥馬夏值在0.5～0.65MPa，日出鐵次數(shù)9～11次，如果強度過高或過度可以調(diào)節(jié)粘土加入量,適量調(diào)整膨脹劑改善炮泥的強度。
3.1.4定期校正設(shè)備運行參數(shù)，包括：壓力、水平位置、角度、吐泥速度等。根據(jù)設(shè)備狀況、渣鐵成分檢測、高爐爐料參數(shù)等配制滿足生產(chǎn)需要的炮泥。每新批次備品備件，炮泥到現(xiàn)場后首先使用，能夠滿足現(xiàn)場使用要求后再進行批次消耗;確保跑泥質(zhì)量穩(wěn)定，鐵口順行。
3.1.5及時關(guān)注避免高爐長期透液性差，環(huán)流過急時的泥炮操作方式，控制鐵口通道，緩步調(diào)整泥包大小，穩(wěn)定爐墻與泥包結(jié)合，避免鐵口通道及深度的急劇變化。
3.1.6做好設(shè)備點檢，關(guān)注備件質(zhì)量，發(fā)現(xiàn)問題及時維修調(diào)整，特別是在試運轉(zhuǎn)時多觀察設(shè)備運行狀況，避免因設(shè)備異常造成開口困難，形成反復(fù)影響的惡性循環(huán)。
4、結(jié)束語
經(jīng)過近三年使用統(tǒng)計，如果因炮泥或設(shè)備原因造成的開口困難，每日增加消耗鉆桿12根，12個和產(chǎn)量損失200噸，按照鉆桿200元/根，鉆頭50元/個，噸鐵效200元/噸計算，每天多消耗和減少效12*200+12*50+200*200=43000元。
炮泥質(zhì)量的好壞與穩(wěn)定是保證鐵口順暢運行的重要指標(biāo)，同時通過加強設(shè)備點檢，規(guī)范爐前操作以及備品備件，炮泥到現(xiàn)場檢驗等措施。發(fā)現(xiàn)問題及時溝通，及時改進已避免多次事件發(fā)生，減少消耗投資損失。
實時匯聚核
心行業(yè)動態(tài)
15358968703
實時匯聚核心行業(yè)動態(tài)
15358968703
