高速線材在線全自動切尾功能探索及應用
摘要：高速線材在斯太爾摩冷卻線到集卷收集筒之前，線材尾部一直為人工剪切，通過使用機械人手臂對線材尾部自動剪切進行可行性分析論證，并且闡述設備在現場安裝、調試以及初期的使用，實現了自動尾部剪切的一種實踐探索，為國內眾多的高速線材生產線提供一種有益借鑒。
目前全國有高速線材生產線600余條，高速線材生產線的特點是線速度高，一般在80－120m/s左右;連續性生產，節奏快，生產效率高。由于工藝特性和用戶要求，線材的頭尾部分在打捆前必須切除一部分(頭尾的尺寸、耳形或因不穿水強度不符等因素不能滿足下游客戶使用要求的部分)。線材的頭尾剪切各生產廠因裝備不同而異，常見的是小規格(8mm以下)線材尾部在STELMOＲ輥道線上人工剪切，頭部以及大規格(8mm及以上)頭尾是在P＆F線上進行人工機械輔助剪切。由于工藝裝備決定的因素，在集卷后P＆F線切尾工位C形鉤上進行線材尾部剪切，因線材尾部處在C形鉤的閉合側，無法剪切一個點而將多圈移出，必須多圈的每圈剪切才能實現剪切后的尾圈移除。眾所周知，線材P＆F線系統除了為生產線提供集卷運輸、頭部剪切、尾部剪切、打捆、稱重、卸卷等工位的功能外，另一個重要的功能就是實現線材的降溫冷卻。大規格線材生產有節奏快、線卷溫度高、產量大的特點。因此大規格生產線的P＆F線頭尾剪切工位一直存在工作量大、體力勞動強度大、環境溫度高的“兩大一高”問題。
在線全自動切尾功能的智能化建設的目的，就是要實現以人為本，切實改善員工工作環境，減輕員工勞動強度，保持產線安全高效生產。本文介紹的是大規格線材產線的線材尾部在STELMOＲ輥道線上進行智能控制的機器人全自動剪切。
2、可行性分析
工業自動化和智能化技術的發展，為軋鋼生產線運用機器人替代人工作業提供了條件，環境復雜崗位、重體力勞動崗位被機器人替代的設想也越來越多，論證線材STELMOＲ在線全自動機器人切尾替代P＆F線上人工機械輔助切尾的可行性具有重要意義。
2.1作業空間與環境
大規格高速線材生產線的設計，一般均充分考慮高端線材產品生產對裝備的要求，STELMOＲ輥道的設計有調節余地大，預留空間大的特點，在線增設機器人切尾設備，在作業空間上沒有限制。
機器人位置增設在STELMOＲ輥道最后一段，各種規格和鋼種，在機器人作業時的最高環境溫度不超過250℃，為機器人允許的作業溫度。
2.2生產作業節奏銜接
高速線材生產線有連續性、節奏快的特點，正常生產時的出鋼間隔一般在3.5秒左右。因此要求機器人從尾部撥料到剪切完成的最長時間不能超過3.5秒。而機器人系統響應時間是ms級，兩臺機器人協調時有同步啟動空間，兩臺機器人作業的并集時間控制在出鋼間隔周期內的空間是可行的。
2.3剪后尾料處理方式
對于中大規格生產線，成品尾部吐絲圈形比較規則，無論是剪后STELMOＲ輥道上在線收集，還是剪后跟隨母件或與下一件頭部一起入筒收集都有其可行的途徑，用戶可以按生產線實際作業環境或作業習慣自行選擇。
2.4剪切不成功信息的傳遞
線材尾部在STELMOＲ輥道上剪切以后，一般后道P＆F線上就不再設置切尾崗位。但機器人在線剪切成功率很難做到100%，一旦有尾部剪切不成功的線卷，就必須讓后道切頭崗位進行補切，以防尾部漏剪流入用戶。因此機器人在線剪切不成功信息如何及時傳遞給切頭崗位人員是必須思考解決的問題之一。若產線選擇剪切尾料與下一件頭部一起入筒收集的方式，即在線剪切的尾料掛在下一卷C形鉤上的頭部，由P＆F線切頭崗位的操作工將上一件料的頭部從C形鉤上取出收集。如果操作工沒有取到尾料，說明上一件成品沒有成功切尾，因此就必須在預留好的尾部剪切工位進行尾部補切。這說明剪切不成功信息傳遞是能夠?qū)崿F(xiàn)的。
3、設備安裝及調試
3.1裝備選擇與安裝

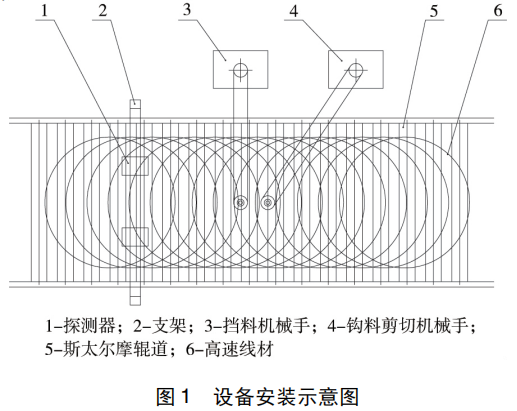

線材生產線斯太爾摩輥道上方安裝可旋轉支架，支架上方安裝2只探測器，同時在輥道旁安裝兩只機械手裝置，一只機械手附帶擋料裝置，另外一只機械手附帶鉤料及剪切裝置，鉤料由氣缸驅動，剪切由液壓驅動(見圖1)。
高速線材正常生產時，斯太爾摩輥道速度不大于1.5m/s，過鋼間隔不小于3.5秒，線材經過吐絲機成圈形后通過斯太爾摩輥道運送，當線材尾部通過探測器位置時，探測器送出信號給兩臺機械手，擋料機械手、鉤料剪切機械手接受到信號后延遲動作，運行至工作位，擋料裝置下降使線圈尾部保持靜止，線圈在輥道里拉開距離，然后鉤料剪切機械手上的鉤料裝置下降，擋料裝置上升，線圈前進進入鉤料裝置，鉤料裝置把線材提升至剪切裝置的刀刃口，然后對線材進行剪切，完成剪切動作后再把剪切下來的尾料放入輥道中。
裝置為國內試制的首套線材在線自動切尾設備，于2019年4月安裝，經多次改進，7月份開始熱負荷調試。
因是國內首套智能全自動剪切裝置，從保護設備的角度出發，制定了熱機調試方案，調試期出鋼間隔從15秒開始，逐步縮短到目前的5秒，但離軋制間隔3.5秒目標，還有1.5秒的差距，目前正與設備供貨方共同制定調試方案，進一步優化。
4、問題與處理方法
國內首套智能全自動剪切裝置的調試，暴露了部分問題，通過問題分析和攻關，一些問題得到處理，部分問題仍在改進中。
4.1雙機不動作
調試中出現擋料機械手和鉤料剪切機械手同時不動作現象，主要是線卷尾部檢測激光探測器無反應或反應超時(設定2s)所致。通過檢查和延時調整已得到處理解決。
4.2剪料不成功
剪切不成功包括未鉤到料、鉤雙料、未剪斷等情況，主要與擋料機械手延時設定、剪切機械手刀片失效有關，通過延時調節和刀片更換得到解決。
4.3倒叉料
該現象是指鉤料剪切機械手剪切后，母材尾部幾圈線卷出現圈形倒叉的現象，由于圈形倒叉，極易在線卷進入集卷筒時產生卡鋼事故。產生倒叉料的主要原因是鉤料剪切機械手鉤料提升剪切時，其鉤料抬升高度過高，且鉤料后剪切動作的延時時間過長，使母材尾部幾圈線卷被拉開，彈力變大，在抬升剪斷后尾部彈回時非原位恢復，而是錯位回彈，造成倒叉現象。處理方法是合理調整抬升高度，適當縮短鉤料后剪切動作的延時時間。
4.4剪切圈數不穩定
線材生產線的線卷尾部剪切圈數在工藝中是有明確標準的，但調試中發現成品剪切圈數并不穩定。如果剪切圈數不穩定，剪切圈數少了可能帶來成品質量問題，剪切圈數多了則會造成成材率指標的下降。該裝置剪切圈數的設定是依靠激光探測器信號、STELMOＲ末端輥道速度和擋料機械手動作延時時間來綜合計算的。由于受檢測靈敏度、響應靈敏度和尾部吐絲狀態的影響，綜合計算的圈數與實際剪切圈數的對應性較差。下一步對擋料機械手動作時間的設定，除自動采集Ｒ末端輥道速度外，還需機器人系統與生產PLC系統打通，自動追塑采集被剪切卷吐絲時的尾部吐絲線速度，以精準計算尾部剪圈數。
4.5物料跟蹤系統融合
全自動剪切系統有完整的故障記錄系統，而線材生產線也有完整的在線物料跟蹤系統。剪切不成功信息傳遞暫時性依靠切頭操作工在C形鉤上是否取到尾料來判斷。但全自動剪切系統與產線在線物料跟蹤系統融合后，可根據全自動剪切系統發出的剪切不成功故障信息，自動跟蹤到線卷的掛鉤鉤號，利用C形鉤上FＲD卡，由P＆F線成品切頭崗位前的讀卡器識別，做到自動報警提醒，提高成品切頭尾工序質量運行的穩定性。
5、結束語
項目從施工到調試大概4個月時間，雖然離正常軋機節奏3.5秒，還有1.5秒的差距，但相對于調試初期的15秒已經有很大的進步。自動剪切的成功率從調試初期30%到現在的90%左右，與投入工業化正常生產的要求還有一步之遙。
隨著物質、生活水平的不斷提高，鋼鐵行業工作量大、體力勞動強度大、環境溫度高崗位的機械化、自動化、智能化改造變得迫在眉捷。而當今信息技術、制造技術的日新月異，也為這些崗位的改造創造了條件。該高速線材生產線在線全自動切尾功能的建設應用。
