【案例】滾動軸承內圈斷裂特征分析

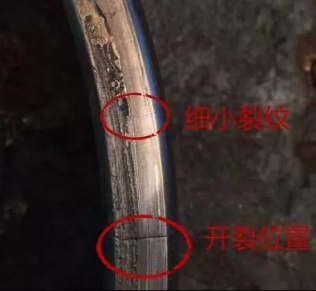

　　當作用到軸承套圈上的應力，大于材料的抗拉強度或材料的疲勞強度極限時，致使套圈產生裂紋，裂紋最終擴展到一定程度導致零件的一部分完全分離，稱之為開裂或斷裂，圍繞斷裂話題展開原因淺析：

　　以四列圓柱滾子軸承內圈為例，軸承內圈需要與軋輥軸徑過盈配合，來實現軸承的高承載高轉速的性能，往往因配合不擋導致內圈斷裂的故障時有發生。

　　配合不當主要有以下三種情況極易導致內圈發生斷裂：


　　1、過盈量偏大

　　當內圈與軸配合過盈量偏大時，內圈開裂發生的兩個階段;

　　A：軸承熱裝到軋輥輥頸后，在上機使用前，即內圈的冷卻過程中發生開裂。

　　B:軸承熱裝到軋輥輥頸后，在上機使用前，進行外徑修磨時發生開裂.

　　2、過盈量偏小

　　當內圈與軸配合過盈量偏小時，內圈開裂一般發生的兩個階段;

　　A:軸承上機使用過程中，內圈與軸發生相對滑動摩擦，導致內圈的開裂。

　　B:軸承上機運行過程中，初始階段內圈膨脹量大于輥頸膨脹量，軋機咬鋼及拋鋼時，沖擊載荷導致內圈的炸裂。

　　3、端面配合件摩擦

　　C:軸承上機使用過程中，內圈與定距環發生相對滑動摩擦，導致斷面裂紋引發內圈的開裂。

　　D:軸承上機運行過程中，內圈與動迷宮及定距環同時發生相對滑動摩擦，導致斷面裂紋引發內圈的開裂。

　　除上述配合不擋導致內圈發生斷裂外，還應特別注意與內圈配合的輥頸表面狀況。

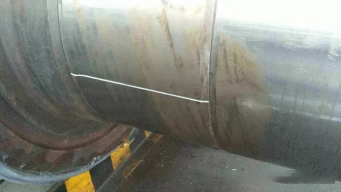

　　軸承內圈通過熱裝過盈配合到輥徑上。但常因輥徑表面缺陷，導致過盈配合的破壞，導致內圈開裂、軸承抱死、輥徑燒損等故障問題。

　　A:輥頸表面下沉，倒角處(非接觸受力區)凸起。

　　B:不規則磨損，不規則錐度。
