【案例】十二輥軋機背襯軸承異常損壞淺析
前言：某廠1400單機架可逆十二輥冷軋機，突然批量出現支承輥軸承頻繁出現軸承內圈邊緣剝落、滾動體掉塊、以及外圈邊緣開裂現象，嚴重影響正常生產需求。
針對此問題，軸承廠家技術人員對該廠的軸承裝配現場進行了時時跟蹤，并且現場參與了安裝、拆卸、保養工作，通過對軸承三個周期的跟蹤敘述如下：

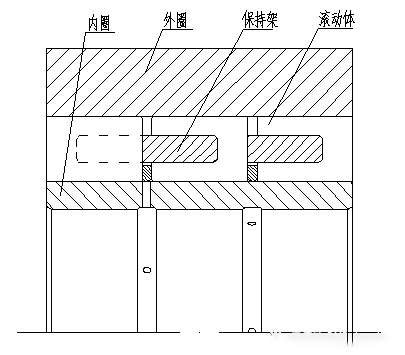

一：軸承結構
二、軸承的主要損壞形式
損壞現象多為滾動體磨損出現臺階、邊部碎裂;對應滾動體的內圈邊部剝落、開裂;對應外圈滾道邊緣開裂。
三、原因分析

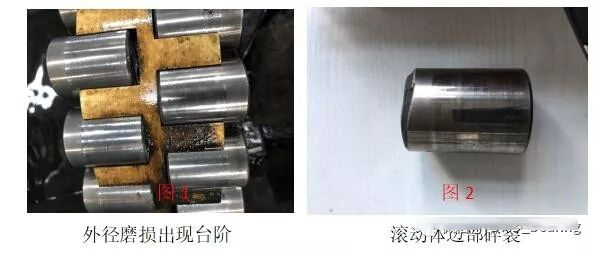

1、如上述(圖1) 外徑磨損出現臺階，此現象在新軸承上機的第一個周期(在機運行15天)下機保養時就出現，臺階出現位置為軸承保持架軸向包裹滾動體區與非包裹區的分界處，隨后使用外徑千分尺對滾動體直徑進行測量，保持架包裹區的直徑為 ø39.972而非標包裹區的直徑為ø39.991，相差0.019mm。
可以確認軸承在機運轉時，因滾動體直徑的變化，將導致滾動體受力不均，導致滾動體的非包裹區(約端面1/4處)受力較大。
2、如上述(圖2) 滾動體邊部碎裂，經過檢測可以確認所有邊部碎裂的滾動體都為保持架非包裹區的一端，發生在新軸承的第二或第三個保養周期，同樣對邊部破損的滾動體進行了直徑測量，保持架包裹區的直徑為 ø39.951而非標包裹區的直徑為ø39.989，相差0.038mm。勢必將會導致滾動體的進一步的受力不均，因此引發邊部破損。

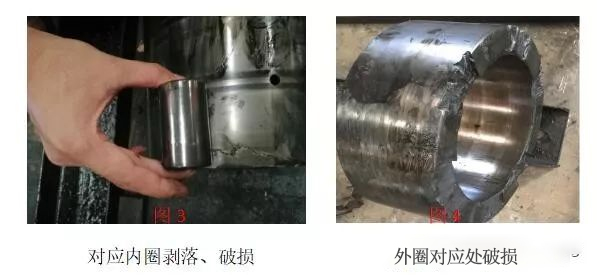

3、如上述(圖3)(圖4)對應滾動體的內圈邊部剝落、開裂;對應外圈滾道邊緣開裂，均在軸承使用的第三周期開始出現，綜合(圖1)(圖2)軸承內圈及外圈的破損均確認是滾動體磨損受力不均導致。
4、分析結論，軸承異常損壞均因滾動體的異常磨損，導致軸承受力不均，最終導致滾動體自身、軸承內圈、外圈的異常破損。
四、分析對比
出現軸承批次的損壞后，對前批次軸承均進行了檢測及對比，軸承旋轉精度、幾何尺寸、熱處理、粗糙度、硬度等均相同，而前批次軸承使用均無異常，至此排除軸承自身原因?qū)е乱l(fā)上述的異損壞。
隨后對軸承的潤滑進行查看及檢測，軸承的潤滑方式為乳液循環潤滑，潤滑量約為每分鐘1100升，且進入軸承內部的乳化必須經過嚴格過濾，大量的乳化液循環帶走軸承內部熱量，達到降溫及潤滑的目的。

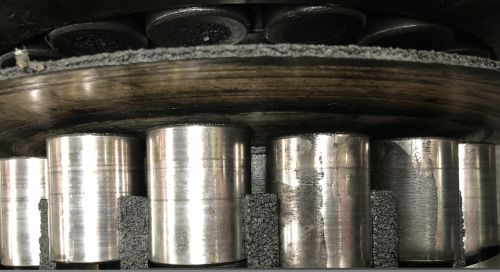

在對軸承進行清洗時發現，軸承保持架的附著物明顯較以前要多，如(圖5)。用手觸摸明顯有硬質顆粒物存在。
判斷滾動體的磨損異常(非均勻磨損)屬于潤滑不良導致，隨后對乳化液經行了抽樣檢測，皂化值、PH值 濃度均超標，也進一步確定了滾動體的異常磨損屬于乳化液對軸承潤滑不良引起。
五、緩解措施
1、首先根據軋制產品規格、速度、軋制力等因素對調整乳化液進行調整，保障軸承潤滑的清潔及潤滑效果，如：皂化值調整到145mgKOH/g PH值7 濃度3%等，檢查過濾系統，磁過濾等務必確保正常運行。
2、每次軸承下機后必須調整滾動體朝向，即把滾動體的非包裹區對調成包裹區，減緩軸承滾動體的不均勻磨損，同時內圈受力區進行調整。
3、縮短軸承的在線周期，如15天調整到10天，同樣是減緩滾動體的不均勻磨損。杜絕惡性循環。
六、杜絕措施
保障潤滑調整到工藝要求范圍后，對軸承進行分批次修復，杜絕軸承帶病作業，對滾動體進行返廠修磨、外圈返廠修磨、從新組配新內圈，最終分組組配，達到每組(側支撐6套一組、中間支撐5套一組)相鄰兩套軸承截面高不大于2μm，整組不大于6μm。
