其中a為塌肩（或塌角），b為切斷層（或叫做光亮帶），c為撕斷層（或斷裂帶），d為毛刺。正常情況下塌肩和毛刺都比較小，切斷層和撕斷層占據了剪切斷面的絕大部分。
二、 剪刃間隙和切邊質量的關系
1、切邊質量的判定標準：切斷面約占鋼板厚度的1/5～1/3；切斷面與撕斷面分界線連續、平直；整個剪切面平整光滑、無缺口、無大的毛刺。
2、側間隙和切邊質量的關系：剪刃的側向間隙是影響鋼板剪切質量的重要因素，實踐表明，側隙大小對剪切質量的影響比重疊量的影響要敏感得多，因而設定出合理的側隙值是圓盤剪間隙調整的關鍵。從鋼板的剪切斷面來看，隨著側隙的增加，切斷層比例會隨之減小，塌肩、毛刺則基本上沒有變化。當側隙增加到一定程度后，切斷層減小趨勢不再明顯，而塌肩、毛刺會有明顯地增加。剪刃側隙調整過小，會導致剪刃磨損嚴重，設備超載，切斷面所占比例較大，部分?jǐn)嗝孢€會出現沾肉或二次剪切現象；側隙太大時，裂縫無法合上，中心部分被強行拉斷，毛刺、塌肩嚴重。
3、重疊量和切邊質量的關系：剪刃重疊量應根據鋼板厚度及剪切情況進行調整，一般來說重疊量太大時，會造成剪切力太大，邊絲彎曲產生扣頭現象；重疊量過小時則可能會造成鋼板無法剪斷。重疊量主要通過影響鋼板的咬入角進而影響剪切力，關系式如下：其中 h為鋼板厚度；D為圓盤剪刀片直徑，980 mm左右；s為重疊量。可以驗證，若鋼板厚度為10 mm，當重疊量從-1mm增加到0mm時，咬入角α幾乎沒有多大變化。

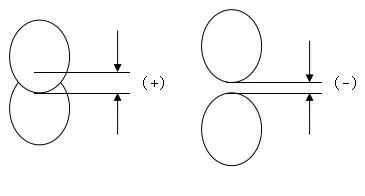

剪刃重疊量：
三、 剪刃間隙調整步驟及注意事項
1、調整步驟：
（1） 主操配合在上一卷板尾出切邊機并停止自動運行后，將“上料允許”置為禁止?fàn)顟B(tài)，使切邊機處于可調整狀態。
（2） 切邊崗位人員將切邊機調整按扭置于允許狀態，并將寬度鎖緊裝置打開到放松狀態，再確認待剪鋼卷并查看任務單和工作單，確定待剪鋼板厚度、寬度和材質，準備塞尺和卷尺。
（3） 擦拭刀片表面鐵渣，檢查刀片表面是否光滑，是否存在缺口，如有異常，向上級領導匯報確認，如無異常情況，將圓盤剪轉至光滑面并將上下刀片重疊至5mm左右。
（4） 配置好塞尺，將側向間隙適當放大至塞尺可輕松塞入后，再將塞尺平整的塞入上下刀片重疊處，前后微微移動塞尺并點動縮小間隙，在塞尺前后移動十分困難時停止點動，側向間隙調整好，取出塞尺。
（5） 配置好塞尺，將重疊量減小至適當高度，使其能從小向大調整，再將塞尺貼著下刀片表面平整的置入上下刀片之間，左右滑動塞尺并點動增加重疊量，在感覺上刀片碰到塞尺后停止點動，重疊量調整好，取出塞尺。如需調整的重疊量為正值時，則根據經驗將重疊量調整至大概位置即可。
（6） 將卷尺置入兩下刀片的剪切面之間測量，將寬度放大到適當位置，再由大至小調整至所需寬度，調整完后將寬度鎖緊裝置鎖緊，調整按扭置于禁止?fàn)顟B(tài)。
（7） 牽引板頭，在板頭引出切邊機1m左右時，測量鋼板剪切后的寬度是否符合工作單要求，觀察切邊質量是否達到要求，如不符合質量要求，根據剪切情況，適當調整切邊機，并注意觀察，直到達到質量要求。
2、注意事項：
（1） 在更換圓盤剪時，一定要將刀套端面、刀片端面、壓靠盤端面清潔干凈，嚴禁有附著物，以免影響刀片間隙；對準備換上的刀片一定要檢查刀片表面是否存在缺陷，是否會影響剪切質量。
（2） 對剛更換好的刀片要檢查其側向間隙，將刀片轉動一圈取四個點測量此四點的側向間隙，根據測量情況稍微調節壓靠盤螺絲，保證刀片側向間隙相差在0.2mm以內。
（3） 在調整刀片間隙和寬度時為消除調節螺母之間存在的過應盈間隙，側向間隙的調整應按從大到小的順序進行調節，重疊量的調整應按從小到大的順序調節，寬度也應按從大到小的順序調節。
（4） 在走板過程中如切邊質量不符合要求，需要微調圓盤剪側向間隙或?qū)挾葧r(shí)，一定要停機并將鋼板后退少許后調節，嚴禁鋼板運行中縮小側向間隙或調整寬度，以免擠傷刀軸，影響設備精度。
（5） 在帶板對圓盤剪間隙進行微調后，至少等圓盤剪剪切1-2圈后再觀察切邊情況看是否仍需調整；在帶板調整圓盤剪剪切寬度后，至少等圓盤剪剪切1圈后再測量鋼板寬度，并在其剪切2-4圈后再次確認寬度是否符合要求。
（6） 如鋼板掉刀再次上刀后，一定要確認切邊質量和剪切寬度，特別是對厚板，以免鋼板上刀過程中擠動刀片，影響切邊質量和寬度。
四、 剪刃間隙調整參數（僅供參考）
代表材質（Q235）
側間隙：一般5mm-8mm厚鋼板，取板厚的13%；
9mm-15mm厚鋼板，取板厚的15%；
重疊量：一般5mm-8mm厚鋼板，重疊量在1.5mm～0mm之間；
9mm-15mm厚鋼板，重疊量在0mm～-3mm之間；
|
板厚 |
調整值 |
|
側向間隙 |
重疊量 |
|
5~6 |
0.8 |
1 |
|
7~8 |
1.05 |
0 |
|
9~10 |
1.4 |
-0.5 |
|
11~12 |
1.75 |
-1.5 |
|
13~14 |
2 |
-2 |
|
15~16 |
2.4 |
-3.5 |
|
17~18 |
2.7 |
-4.5 |
